Самостоятельное подключение глонасс трекера Вояджер 2N ГЛОНАСС Лайт к онлайн системам мониторинга автотранспорта Wialon и GPS-Trace Orange
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс трекер Вояджер 2N ГЛОНАСС Лайт к системам мониторинга транспорта Wialon hosting и GPS-Trace Orange.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС.
Для этого необходимо как минимум подключить:
- «минус питания» (второй контакт),
- «плюс питания» (первый контакт),
- «зажигание» (одиннадцатый контакт).
Разъём USB с противоположной стороны разъёма.
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС, где есть постоянное напряжение бортовой сети (при необходимости можно подключить к плюсовой клемме аккумулятора) через дополнительно установленный предохранитель 5A (при необходимости можно подключить к плюсовой клемме аккумулятора). «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС. Перед тем как вставить подключенный жгут проводов прибора в разъём, необходимо установить sim-карту. Для этого нужно с нижней стороны прибора сдвинуть по направлению micro-USB крышку. После снятия данной крышки откроется место для монтажа sim-карты, которую следует установить (при отключенном внутреннем АКБ, если он имеется) контактами к плате терминала, затем подключить внутренний АКБ (если он есть в комплектации), далее крышку можно защёлкнуть на место. Затем нужно подключить фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows, а также шнур USB-micro-USB для программирования устройства контроля транспорта (тестировалось в Windows 11 64bit). Для начала надо скачать драйвер в zip архиве: Drivers.zip и установить, если его нет в диспетчере устройств. При подключении терминала к компьютеру по USB должен отобразиться com порт, в данном примере: COM29

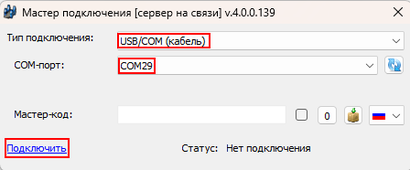

После необходимо скачать «ritm.conf.exe» (в zip архиве) и запустить его. Из списка выберите тип подключения «USB/COM (кабель)»;

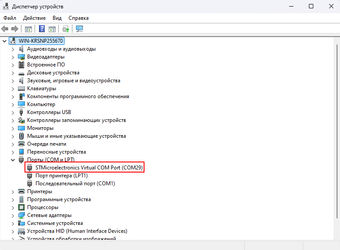

COM-порт присвоенный системой (в данном примере COM29)
И нажимаете «Подключить» (если в настройках прописан Мастер-код, то его тоже вводите в соответствующее поле)

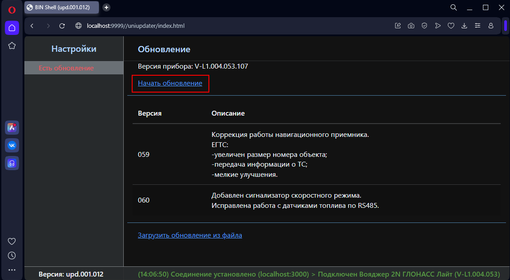

Если в терминале будет устаревшая прошивка, то программа подскажет, что необходимо перезапустить её. После перезапуска сообщит, что ADOBE заблокирован и предложит обновить терминал. Соглашаетесь, и в браузере по умолчанию откроется страница с обновлениями для данного терминала. Жмите на «Начать обновление»

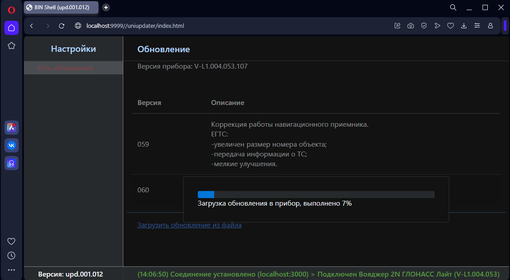

и появится окошко «Загрузка обновления в прибор»

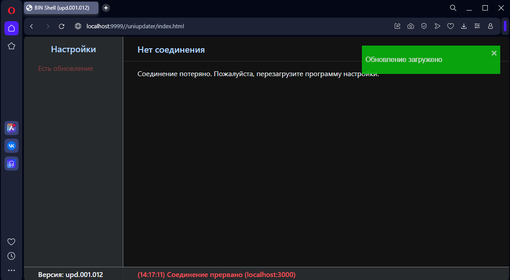

По окончанию появится сообщение «Обновление загружено»
и выбрать заранее скачанный файл с настройками «Вояджер 2N ГЛОНАСС Лайт_Wialon.rcf» (в zip)

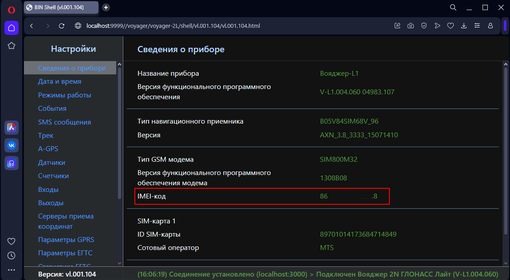

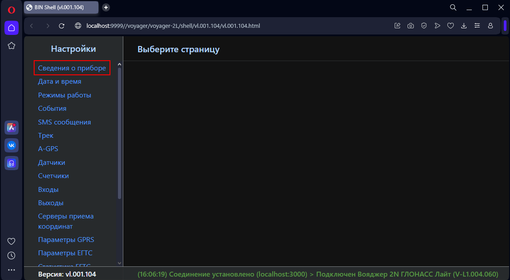

На вкладке «Сведения о приборе» отобразится IMEI, который можно будет скопировать в систему мониторинга транспорта.

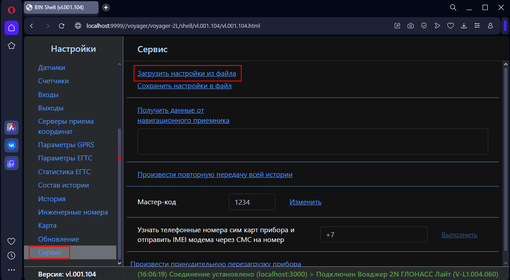

Прокрутив ползунок вниз и кликнув на вкладку «Сервис», можно нажать «Загрузить настройки из файла»

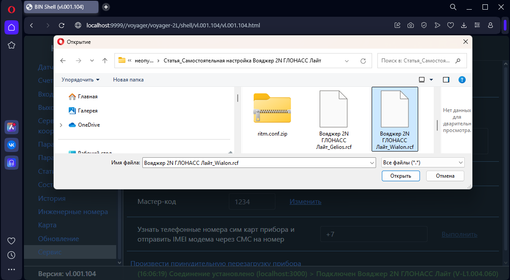

Для подтверждения действия нажмите «Открыть»

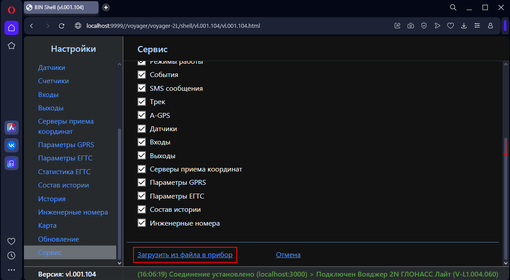

Прокрутите ползунок вниз и сохраните настройки в терминал, нажав на «Загрузить из файла в прибор».
Появится окошко со шкалой загрузки

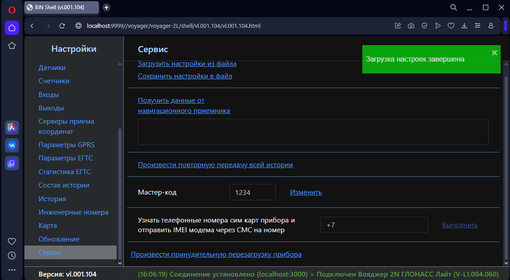

После появится сообщение об успешной загрузке настроек.
Настройки для мобильных операторов можно не прописывать, всё работает в режиме «Автоматически определять настройки APN».
Теперь необходимо завести объект глонасс контроля ТС в систему онлайн слежения Wialon. Для этого надо загрузить файл «Образец Вояджер 2N ГЛОНАСС Лайт для Wialon hosting.wlp», зайти на вкладку «Объекты» и нажать «Создать из WLP», указать путь к скачанному файлу, сменить IMEI на тот, который указан в Вашем терминале. Остальные настройки сменить по необходимости.
Прибор настроен!!!
Если необходимо подключиться к серверу GPS-Trace Orange, Вы можете использовать настройки для Wialon hosting и сменить ip адрес nl.gpsgsm.org на: 195.195.165.166.
Для подключения GPS-терминала на Gelios Hosting необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект. На данный момент система мониторинга Gelios может принимать с такого терминала данные в протоколе EGTS (Минтранс РФ), но мне не понравилась работа прибора в таком варианте. В протоколе РИТМ данные сервисом не распарсиваются (говорят, нужно настроить на текстовый (устаревший) протокол, но в настройках данного терминала нет возможности выбора текстового протокола передачи данных).
Надеюсь, что данная статья Вам очень помогла!
С уважением, Global-Trace.
