Самостоятельное подключение глонасс (gps) терминала «ВЕГА МТ-5 CAN v3» к онлайн системам контроля автотранспорта Wialon, GPS-Trace Orange и Gelios.
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс (gps) терминал «ВЕГА МТ-5 CAN v3» к системам контроля транспорта Wialon hosting, GPS-Trace Orange и Gelios hosting.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:
- «минус питания» (крайний правый нижний контакт «GND» – черный провод),
- «плюс питания» (крайний правый верхний контакт «VCC» – красный провод),
- «зажигание» (второй справа верхний контакт «IGN» – цвет может быть любым). Разъём micro-USB со стороны фишки подключения терминала!!!
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 3 Ампера, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить хотя бы одну sim-карту с отключенным запросом PIN-кода, для этого нужно с боков поддеть крышку прибора. После снятия нижней крышки откроется место для монтажа двух nano sim-карт, которые следует установить (при отключенном внутреннем АКБ, если он имеется) контактами к плате прибора и косым срезом внутрь терминала, затем подключить внутренний АКБ (если он есть в комплектации), далее крышку можно защёлкнуть на место (использовал МТС). Затем следует подключить фишку жгута в разъём до фиксации.
Теперь нам понадобится мобильный компьютер с установленным Windows 11, а также шнур USB-micro-USB для программирования устройства контроля транспорта и софт: Vega Configurator 1.28.21 x64 (в zip архиве) (тестировалось в Win11 64-bit). Если Ваш прибор не определяется, то возможно необходимо будет пробовать ранние версии конфигуратора.
Сначала установите конфигуратор. Для этого необходимо распаковать архив «Vega Configurator 1.28.21 x64» с отключенным от USB прибором.
И запустить файл «Vega Configurator 1.28.21 x64.exe»:
Затем:
1- выбрать из списка необходимую версию терминала
2- нажать «Соединиться».
Появится окно выбора соединения:
Выберите нужный com port и нажмите «Соединиться».
Перед настройкой прибора желательно обновить его прошивку, подробно о процессе обновления читайте в статье: «ВЕГА МТ X CAN Ext v2».
Появится возможность скопировать IMEI прибора в систему мониторинга:
Для изменения настроек нажмите «Настройки».
Появится возможность загрузить настройки с терминала и сохранить в файл:
А можно сразу загрузить заранее скачанные настройки: «MT-5 CAN v3_Wialon.vsf» (в zip) или «MT-5 CAN v3_Gelios.vsf» (в zip)
Нажмите «Загрузить настройки МТ из файла».
Появится окно выбора файла настроек:
Выберите нужный файл и нажмите «Открыть».
Можно выбрать настройки, которые планируете использовать. Нажимаете на кнопку «Ок», и в конфигураторе отобразятся загруженные настройки. Обязательно необходимо применить их, нажав кнопку «Сохранить».
При необходимости подключения к серверу GPS-Trace Orange можно использовать образец настроек для Wialon hosting и сменить ip адрес на: 195.195.165.166.
Для подключения GPS-терминала на GeliosHosting также необходимо загрузить в терминал настройки: «MT-5 CAN v3_Gelios.vsf (смотрите выше)», однако для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: Wialon IPS 2.0
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки, исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр – p1241 (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, что данная статья была Вам полезна!
С уважением, Global-Trace.
Подключение Смарт S-2437
Нажмите «ОК»
Теперь можно завести объект gps контроля ТС в систему онлайн слежения Wialon. Для этого следует выполнить следующие действия: загрузить файл «Образец ВЕГА МТ-5 для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEI прибора). Остальные настройки сменить при необходимости.
Прибор настроен!

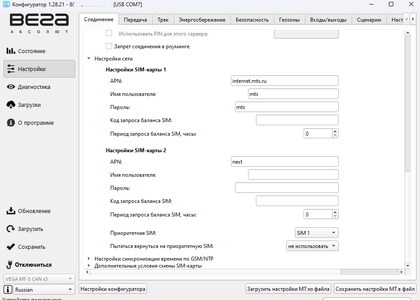

Настройки для других мобильных операторов можно выбрать из списка «Настройки сети»:
