Самостоятельное подключение глонасс трекера Teltonika FM1202 к онлайн системам мониторинга автотранспорта Wialon, ⁠GPS-Trace Orange и Gelios

Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс трекер Teltonika FM1202 к системам мониторинга транспорта Wialon hosting, ⁠GPS-Trace Orange и Gelios hosting.

Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:

   - «минус питания» (голубой провод),

   - «плюс питания» (красный провод),

   - «зажигание» (жёлтый провод).

«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС, где есть постоянное напряжение бортовой сети (при необходимости можно подключить к плюсовой клемме аккумулятора через дополнительно установленный предохранитель, хотя в данных приборах есть встроенный предохранитель, всё же лучше подстраховаться). «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем как подать питание на прибор, необходимо установить sim-карту. Для этого нужно открутить шурупы с низу и снять верхнюю крышку прибора. После снятия крышки откроется место для монтажа sim-карты, которую следует установить контактами к плате прибора и косым срезом к боковине (после настройки на сервер соберите терминал в обратном порядке). Теперь нам понадобится мобильный компьютер с установленным Windows, а также шнур USB-micro-USB для программирования устройства контроля транспорта.  Чтобы не было проблем с подбором конфигуратора, требуется прошить прибор до последней версии, для чего надо скачать драйвер «vcpdriver_v1.3.1_setup» и установить, если его нет в диспетчере устройств. После скачивания «Firmware Updater v3.0.0.zip», запускаем из архива файл с названием Firmware Updater.exe. Подробнее с процессом обновления можно ознакомиться в статье: «Подключение трекера Teltonika FM1100» Далее скачиваем «FM12XX_Configurator_v1.1.1.6.2» (в zip), запускаем из архива файл «FM12XX Configurator.exe» и нажимаем «Connect»:

которое просто закрываем и нажимаем «Disconnect».


Теперь необходимо завести объект глонасс/gps контроля ТС в систему онлайн слежения Wialon. Для этого надо загрузить файл «Образец Teltonika FM1202 для Wialon hosting.wlp», зайти на вкладку «Объекты» и нажать «Создать из WLP», указать путь к скачанному файлу, сменить IMEI (Уникальный ID) на тот, который указан в Вашем терминале. Остальные настройки сменить по необходимости.


Прибор настроен!!!



Настройки для других мобильных операторов:

Beeline:
APN: internet.beeline.ru или m2m. beeline.ru
Логин: beeline
Пароль: beeline



Мегафон:
APN: internet
Логин: gdata
Пароль: gdata



Теле2:

APN: internet.tele2.ru

Без логина и пароля!



Если необходимо подключиться к серверу GPS-Trace Orange, Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 193.193.165.166



Для подключения терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «FM1202 для Gelios.xml»⁠, но для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.



Настройки параметров объекта на сервере мониторинга Gelios Hosting:

1) При создании нового объекта в админке укажите тип оборудования: Teltonika FM1202.

⁠2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.

3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).

4) Остальные настройки исходя из Ваших данных.

5) Настроить датчик «Зажигание», параметр - DIN1 (0-выкл, 1-вкл).

Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.



Надеюсь, данная статья Вам очень помогла!

С уважением, Global-Trace.

Обновление прошивки Teltonika FM1100

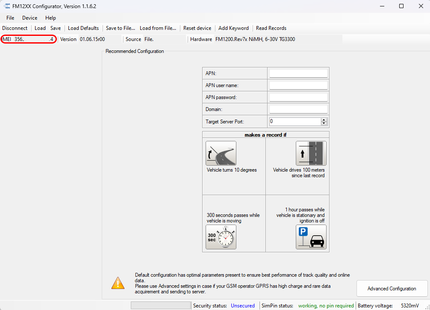

В графе IMEI должен появиться IMEI прибора, который можно скопировать в систему мониторинга транспорта Wialon для настройки объекта онлайн слежения:

Настройка трекера Teltonika FM1100

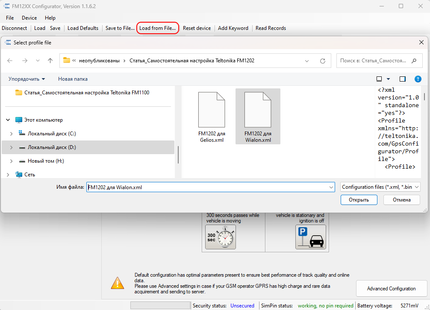

Нажимаем «Load from file...» (не путать с просто Load!!!) и выбираем файл «FM1202 для Wialon.xml»:

Настройка трекера Teltonika FM1100

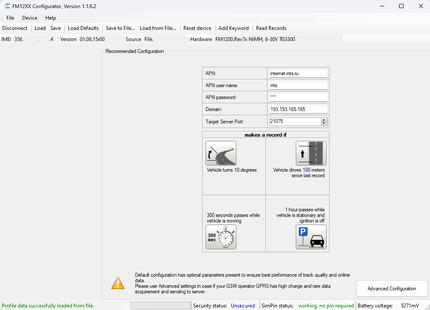

В строках должно появиться: сервер 193.193.165.165 и порт 21075:

Настройка трекера Teltonika FM1100
Настройка трекера Teltonika FM1100
Нажимаем «Save» (только не Save to file!) и далее «Reset device». Ждём, пока не выскочит окно с «Device Reset»,
