Самостоятельное подключение глонасс (gps) терминала «Сигнал S-2550» к онлайн системам контроля автотранспорта Wialon, GPS-Trace Orange и Gelios.
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс (gps) терминал «Сигнал S-2550» к системам контроля транспорта Wialon hosting, GPS-Trace Orange и Gelios hosting.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:
- «минус питания» (второй справа нижний контакт «2» – чёрный провод),
- «плюс питания» (крайний правый нижний контакт «1» – красный провод),
- «зажигание» (четвёртый справа нижний контакт «4 (IN1+)» – цвет может быть любым). Разъём USB со стороны Sim холдера!!!
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 1 Ампер, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить sim-карту с отключенным запросом PIN-кода, для чего необходимо нажать на жёлтую кнопку выталкивателя sim-карты (использовал МТС).
Затем следует подключить антенны, заранее установленные в ТС, и фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows 11, а также шнур USB-mini-USB для программирования устройства контроля транспорта и софт: ntc_configurator_2.7.3 только для S-2333_A_ и S-2551 с версиями прошивок не ниже v.9.xx.xx. (в zip архиве) (тестировалось в Win11 64-bit). Если Ваш прибор не определяется, то возможно необходимо будет установить драйвер: Drivers_Navtelecom (в rar архиве) или пробовать ранние версии конфигуратора.
Сначала установите конфигуратор. Для этого необходимо запустить самораспаковывающийся архив «ntc_configurator_2.7.3 только для S-2333_A_ и S-2551 с версиями прошивок не ниже v.9.xx.xx.» с отключенным от USB прибором. Подробнее о подобной установке можно прочесть в статье «Подключение трекера Сигнал S-2551»
После запуска конфигуратора можно подключить прибор по USB.

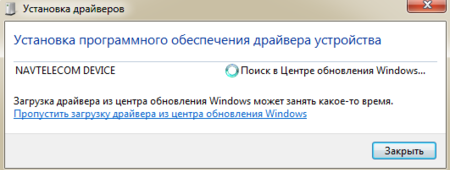

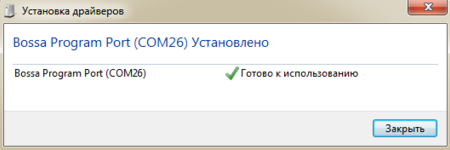

Появятся окошки с поиском драйвера и установленным драйвером:
Нажимаете на кнопку «Закрыть», а в конфигураторе отобразится IMEI, тип устройства и версия прошивки.
17.08.2025 на ряде устройств S-25xx с навигационными модулями на чипсетах MTK3333, выпущенных до 2018 года, произошло переполнение счётчика недель. Это привело к сбою в отображении даты (установилась 1 января 2006 года) и, как следствие, повлияло на работу систем мониторинга. Для исправления ошибки необходимо прошить версией v09.02.18 от 20.08.2025 (в zip).

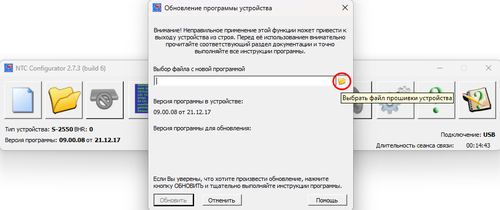

Нажмите на кнопку «Обновление программы устройства»

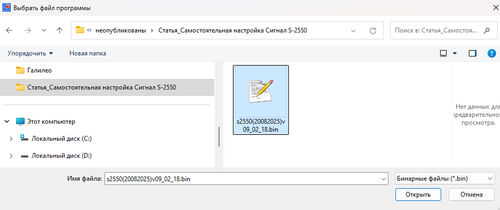

Выберите заранее скачанный файл прошивки
и нажмите открыть

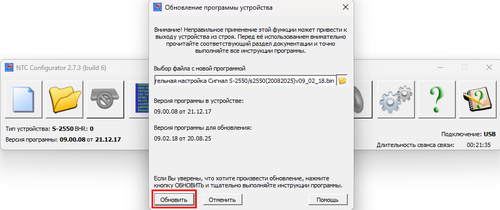

затем «Обновить»
Для настройки прибора сначала загрузите файл конфигурации: «Сигнал S-2550_Wialon.xml (в zip)»

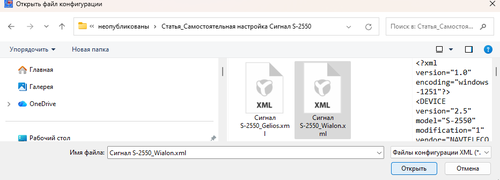

Нажмите на изображение открытой папки и выберите нужный файл конфигурации:
Затем кликните «Открыть».
Появится окно настроек терминала:

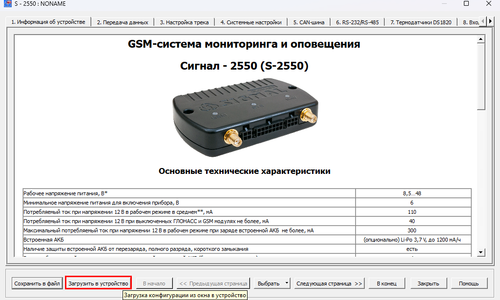

Необходимо сохранить настройки в терминал, нажав на кнопку «Загрузить в устройство»:

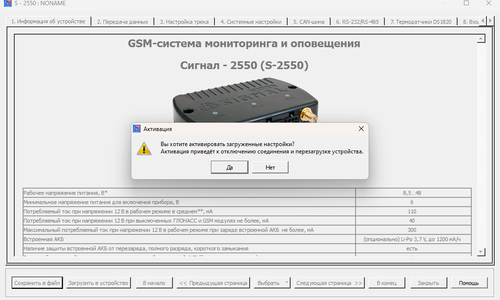

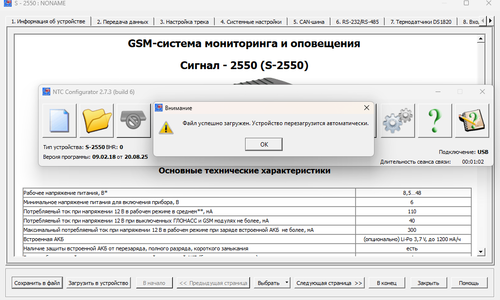

После того, как Вы нажмете «Да», появится окошко об успешной загрузке конфигурации.
Нажмите «ОК».

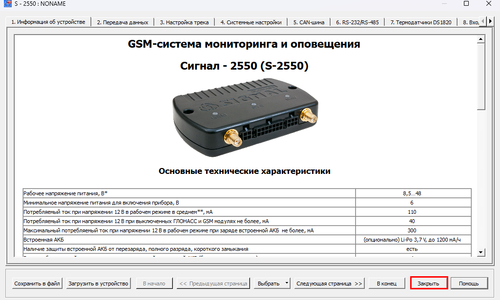

Затем необходимо будет закрыть настройки конфигурации, кликнув на «Закрыть». После желательно отключить прибор от USB и снова подключить его. Теперь можно проверить настройки, нажав на кнопку «Чтение конфигурации устройства»:
После того, как Вы убедитесь, что все настройки успешно применены, появится возможность завести объект gps контроля ТС в систему онлайн слежения Wialon. Для этого следует выполнить следующие действия: загрузить файл «Образец Сигнал S-2550 для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEI прибора). Остальные настройки сменить при необходимости.
Прибор настроен!
Настройки для других мобильных операторов:
Beeline:
APN: internet.beeline.ru или m2m.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин: gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!
При необходимости подключения к серверу GPS-Trace Orange можно использовать образец настроек для Wialon hosting и сменить ip адрес на: 193.193.165.166.
Для подключения GPS-терминала на GeliosHosting также необходимо загрузить в терминал настройки: «Сигнал S-2550_Gelios.xml (в zip)», однако для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: SignalFlex.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр - IN1 (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, что данная статья была Вам полезна!
С уважением, Global-Trace.

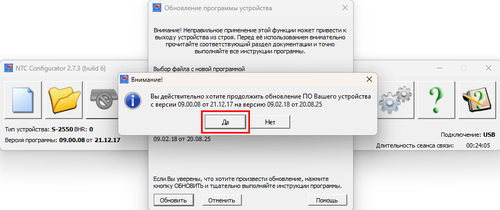

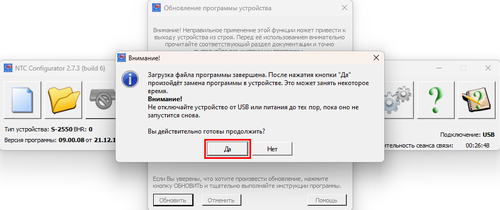

подтвердите действие, нажав «Да»

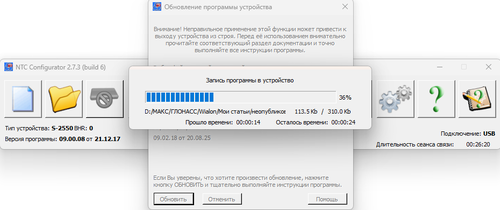

Дождитесь записи программы в устройство
Подтвердите действие, нажав «Да»
Теперь кликните на «OK» и дождитесь, когда загрузится терминал
