Самостоятельное подключение терминала «Galileosky 7x 3G / Galileosky 7x 3G ext» к онлайн системе контроля автотранспорта Wialon, GPS-Trace Orange и Gelios.
Уважаемые читатели!
В данной статье я расскажу, как самостоятельно подключить терминал «Galileosky 7x 3G / Galileosky 7x 3G ext» к системе контроля транспорта Wialon, GPS-Trace Orange и Gelios.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:

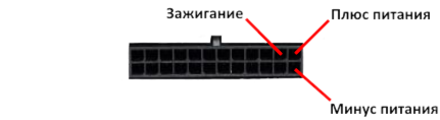

- «минус питания» (крайний правый нижний контакт «GND» – чёрный провод),
- «плюс питания» (крайний правый верхний контакт «VCC» – красный провод),
- «зажигание» (второй справа верхний контакт «IN0» – цвет провода может быть любым). Разъём USB с противоположной стороны!!!
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 1 или 2 Ампера, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить 1 или 2 nano sim-карты. Для этого нужно со стороны разъёма нажать на маленькое отверстие и выдвинется лоток для монтажа двух nano sim-карт, которые следует установить контактами к разъёму и после этого задвинуть лоток на место. Затем следует подключить антенны (для версии Ext), заранее установленные в ТС, и фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows 11, а также шнур USB-mini-USB для программирования устройства контроля транспорта и софт: Configurator-v5.4.17 (в zip) (тестировалось в Win11 64-bit).
Сначала установите конфигуратор. Для этого необходимо запустить «Configurator-v5.4.17.exe» с отключенным от USB прибором.
Подробно о подобной установке конфигуратора можно прочитать в статье «Самостоятельное подключение терминала GalileoSky 7x Plus».
Запускаем конфигуратор и подключаем прибор по USB, в конфигураторе отобразятся текущие данные устройства:
После изменения настроек необходимо сохранить их, выбрав в нижней части конфигуратора пункт «Применить».
Теперь следует завести объект gps контроля ТС в систему онлайн слежения Wialon. Необходимо выполнить следующие действия: загрузить файл «Образец Galileosky 7x 3G ext для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEIприбора). Остальные настройки сменить при необходимости.
Прибор настроен!
Настройки для других мобильных операторов:
Beeline:
APN: internet.beeline.ru или m2m.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин: gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!
Если необходимо подключиться к серверу GPS-Trace Orange, Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 193.193.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «образец настроек Galileosky 7x 3G ext_gelios.gcm (в zip)», но для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: GALILEOSKY 7x.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр – IN0 (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, данная статья Вам очень помогла!
С уважением, Global-Trace.
Теперь можно приступать к настройкам. Можете в прибор залить готовые настройки: «образец настроек Galileosky 7x 3G ext_wialon.gcm (в zip»). Для этого необходимо на вкладке «Настройки» в нижнем правом углу конфигуратора нажать «Открыть…» и загрузить необходимый Вам файл настройки, предварительно распакованный из архива, далее нажимаете «Открыть».
На вкладке «Безопасность» при необходимости меняете PIN-код, пароль для авторизации телефона и прописываете свой номер для отправки команд по СМС.
На вкладке «Передача данных» прописываете точки доступа, сервер и порт (можно настроить на два сервера).
На вкладке «Протокол» для уменьшения трафика можно убрать галочки с параметров, которые Вам не нужны (например: если не нужна информация о текущем слоте SIM-карты, то галочку убираете). Главное, не трогайте галочку, установленную на «Вход 0» (в данной настройке «Вход 0» используется в качестве датчика зажигания).
На вкладке «Трек» можно менять параметры на необходимые Вам, но, как показывает практика, эти настройки демонстрируют отличный трек.
На вкладке «Входы/Выходы» в моих настройках «Выходы» отключены, а «Входы» для срабатывания зажигания настроены оптимально. Если необходимо включить «Выход», потяните ползунок справа вниз и в нижней части вкладки сможете выбрать необходимый параметр.
На вкладке «Цифровые входы» при необходимости можно настроить подключения к внешним устройствам (ДУТ, can-log, фотокамера и т.д.)
На вкладке «Звук» можно настроить подключение тангенты (для общения диспетчера с водителем) и «Автоинформатор» (например, для объявления остановок).
На вкладке «Сигнализация» при необходимости настраиваются параметры оповещения.
На вкладке «Modbus» можно добавить устройства.
На вкладке «Система» можно выбрать уровень подсветки светодиодов.
Перед настройкой прибора желательно обновить его прошивку. На данный момент актуальная прошивка 38.31 (свериться с актуальным списком можно по ссылке: https://galileosky.ru/podderzhka/konfigurator/). В моём случае попался прибор с очень старой прошивкой, и для обновления до последней прошивки необходимо сначала прошить промежуточную 33.16.
Нажимайте последовательно по пунктам от 1 до 4 включительно. Прибор перейдёт в режим прошивки.
Только по USB он не прошьётся, но запустит процесс по сети GPRS (с задержкой), и в зависимости от скорости интернета на sim-карте процесс займёт какое-то время. В своей учётной записи, куда добавлен прибор, можно наблюдать за статусом прошивки или, если учётки нет, то по ссылке: http://f.7gis.ru:8022/
После 100%-ного обновления терминал автоматически перезагрузится.
На вкладке «CAN Сканер» можно выбрать модель ТС из списка в параметрах.
Далее необходимо зайти на вкладку «Команды»
Прописать UPGRADEBL, нажать «Выполнить текущую команду»
Добавить полученный ответ к выполненной команде и снова нажать «Выполнить текущую команду»
Прибор применит команду и автоматически перезагрузится. Теперь можно обновить его прошивку.
Нажимайте последовательно по пунктам от 1 до 4 включительно. Прибор перейдёт в режим прошивки.
Только по USB он также не прошьётся, но запустит процесс по сети GPRS (с задержкой), и в зависимости от скорости интернета на sim-карте процесс займёт какое-то время. В своей учётной записи, куда добавлен прибор, можно наблюдать за статусом прошивки или, если учётки нет, то по ссылке: http://f.7gis.ru:8022/
После завершения обновления устройство перезагрузится и снова определится в конфигураторе (в моём случае с первого раза не получилось).
Появится предупреждение об устаревшей версии Recovery, нажмите «Обновить»Снова по USB он не прошьётся, но запустит процесс по сети GPRS (с задержкой), и в зависимости от скорости интернета на sim-карте процесс займёт какое-то время.
После завершения обновления устройство перезагрузится и снова определится в конфигураторе.
или в CAN0 и CAN1 можно выбрать режим can-шины.
На вкладке «Bluetooth» можно настроить режим работы.
