Самостоятельное подключение терминала «Galileosky 10 АСН» к онлайн системе контроля автотранспорта Wialon, GPS-Trace Orange, Gelios и АО ГЛОНАСС.
Уважаемые читатели!
В данной статье я расскажу, как самостоятельно подключить терминал «Galileosky 10 АСН» к системе контроля транспорта Wialon, GPS-Trace Orange, Gelios и АО ГЛОНАСС.

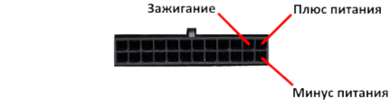

Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:
- «минус питания» (крайний правый нижний контакт «GND» – чёрный провод),
- «плюс питания» (крайний правый верхний контакт «VCC» – красный провод),
- «зажигание» (второй справа верхний контакт «IN 0» – цвет провода может быть любым). Разъём USB с боковой стороны!!!
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 1 или 2 Ампера, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить 1 или 2 nano sim-карты. Для этого нужно со стороны USB разъёма вставить в маленькое отверстие иголку и вытянуть лоток для монтажа двух nano sim-карт, которые следует установить контактами к верхней крышке и после этого задвинуть лоток на место. Затем следует подключить фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows 11, а также шнур USB-type C для программирования устройства контроля транспорта и софт: Configurator-v5.5.3 (в zip) (тестировалось в Win11 64-bit).
Сначала установите конфигуратор. Для этого необходимо запустить «Configurator-v5.5.3.exe» с отключенным от USB прибором.
Подробно о подобной установке конфигуратора можно прочитать в статье «Самостоятельное подключение терминала GalileoSky 7x Plus».

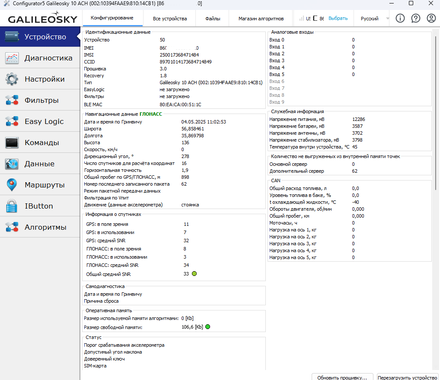

Запускаем конфигуратор и подключаем прибор по USB, в конфигураторе отобразятся текущие данные устройства:
После изменения настроек необходимо сохранить их, выбрав в нижней части конфигуратора пункт «Применить».
Теперь следует завести объект gps контроля ТС в систему онлайн слежения Wialon. Необходимо выполнить следующие действия: загрузить файл «Образец Galileosky 10 АСН для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEIприбора). Остальные настройки сменить при необходимости.
Прибор настроен!
Настройки для других мобильных операторов:
Beeline:
APN: internet.beeline.ru или m2m.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин: gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!
Если необходимо подключиться к серверу GPS-Trace Orange, Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 193.193.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «образец настроек Galileosky 10 АСН _gelios.gcm (смотрите выше)», но для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: GALILEOSKY 10.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр – IN0.
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, данная статья Вам очень помогла!
С уважением, Global-Trace.

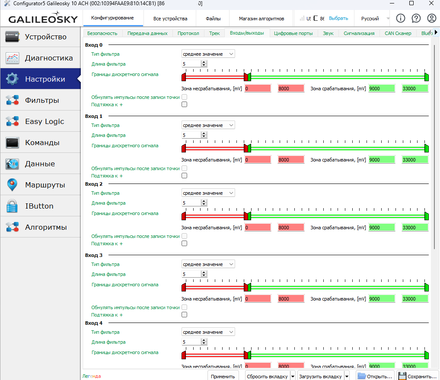

На вкладке «Входы/Выходы» в моих настройках «Выходы» отключены, а «Входы» для срабатывания зажигания настроены оптимально. Если необходимо включить «Выход», то потяните ползунок справа вниз, и в нижней части вкладки можете выбрать необходимый параметр.

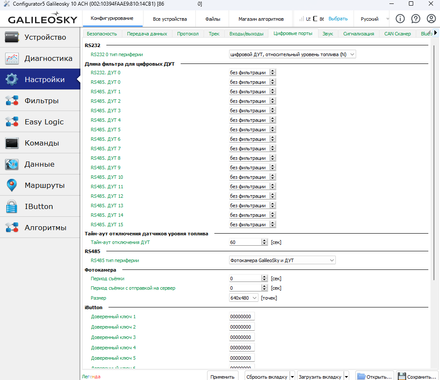

На вкладке «Цифровые порты» при необходимости можно настроить подключения к внешним устройствам (ДУТ, can-log, фотокамера и т.д.)

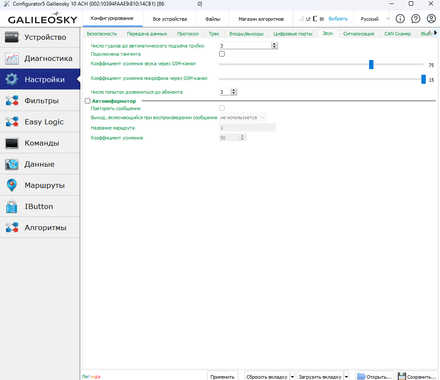

На вкладке «Звук» можно настроить подключение тангенты (для общения диспетчера с водителем) и «Автоинформатор» (например, для объявления остановок).

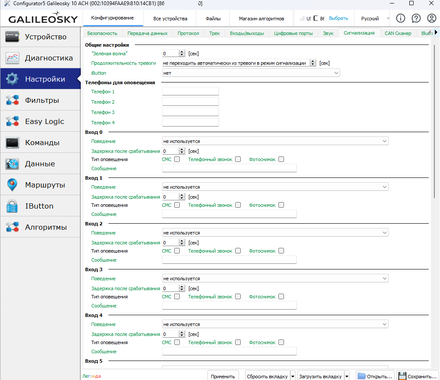

На вкладке «Сигнализация» при необходимости настраиваются параметры оповещения.

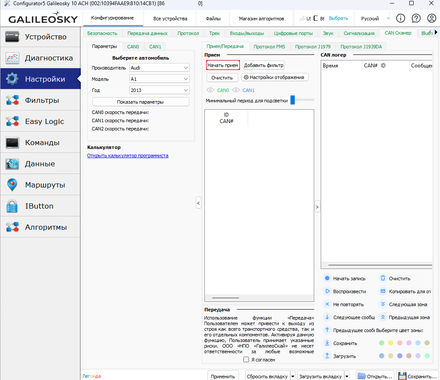

На вкладке «CAN Сканер» можно выбрать модель ТС из списка в параметрах.

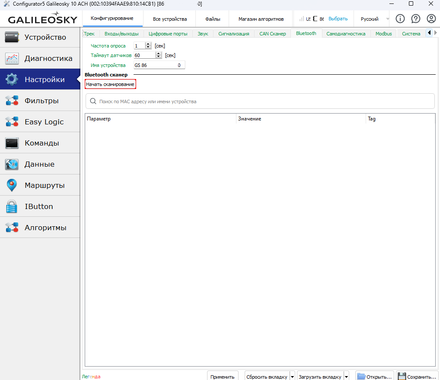

На вкладке «Bluetooth» можно настроить режим работы.

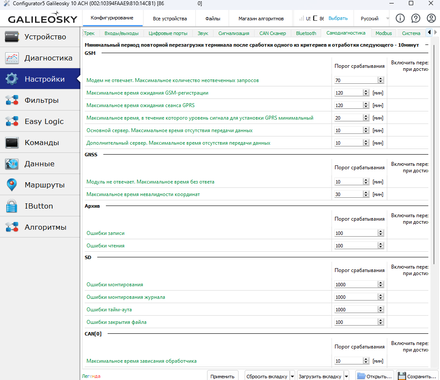

На вкладке «Самодиагностика» можно включить автоматический перезапуск устройства при проблемах.

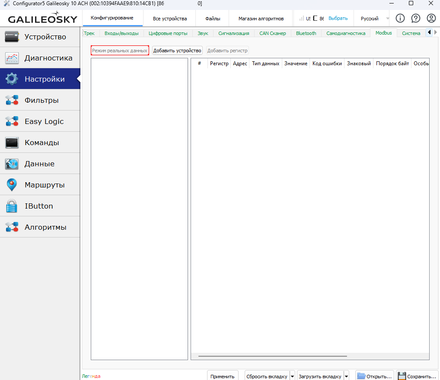

На вкладке «Modbus» можно добавить устройства.
Теперь можно приступать к настройкам. Можете в прибор залить готовые настройки:
«образец настроек Galileosky 10 АСН_Wialon.gcm (в zip)»;
«образец настроек Galileosky 10 АСН_Gelios.gcm (в zip)» или
«образец настроек Galileosky 10 АСН_АО ГЛОНАСС.gcm (в zip)»
Для этого необходимо на вкладке «Настройки» в нижнем правом углу конфигуратора нажать «Открыть…» и загрузить необходимый Вам файл настройки, предварительно распакованный из архива, далее нажимаете «Открыть».

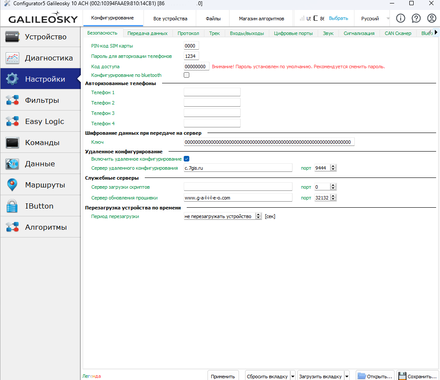

На вкладке «Безопасность» при необходимости меняете PIN-код, пароль для авторизации телефона и прописываете свой номер для отправки команд по СМС.

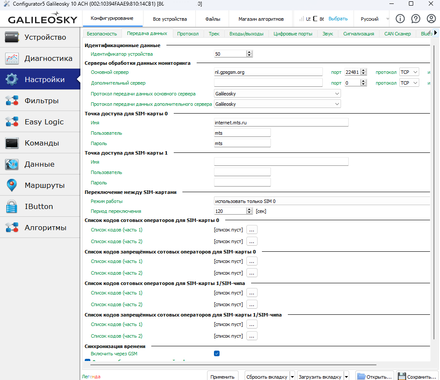

На вкладке «Передача данных» прописываете точки доступа, сервер и порт (можно настроить на два сервера).

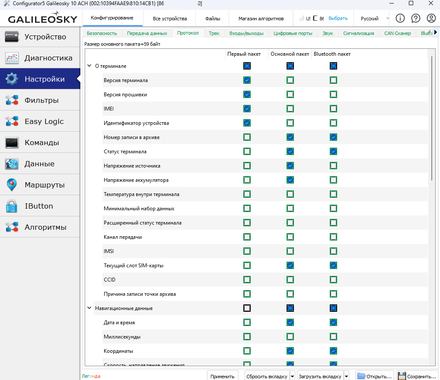

На вкладке «Протокол» для уменьшения трафика можно убрать галочки с параметров, которые Вам не нужны (например, если не нужна информация о температуре внутри терминала, то галочку убираете). Главное, не трогайте галочку, установленную на «Вход 0» (в данной настройке «Вход 0» используется в качестве датчика зажигания).

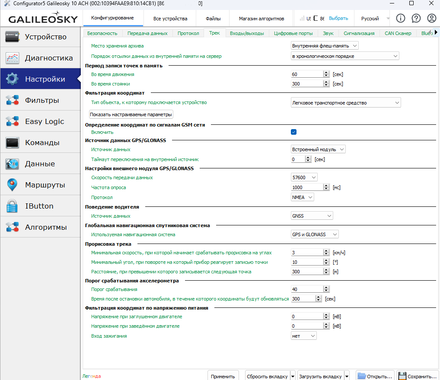

На вкладке «Трек» можно менять параметры на необходимые Вам, но, как показывает практика, эти настройки демонстрируют отличный трек.

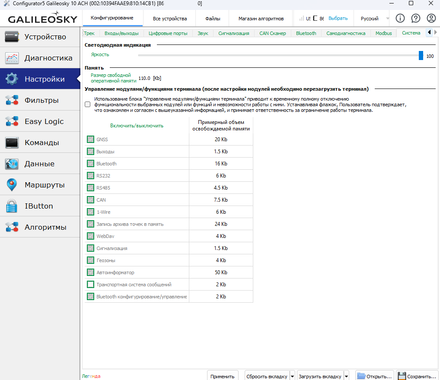

На вкладке «Система» можно выбрать уровень подсветки светодиодов и управлять функциями терминала.
