Самостоятельное подключение глонасс (gps) трекера Fort-112EG-MT к онлайн системам мониторинга автотранспорта Wialon, Gelios и АО ГЛОНАСС
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс (gps) трекер Fort-112EG-MT к системам мониторинга транспорта Wialon hosting, GPS-Trace Orange, Gelios Hosting и АО ГЛОНАСС
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС.
Для этого необходимо как минимум подключить:
- «минус питания» (одиннадцатый контакт (GND) – чёрный провод),
- «плюс питания» (первый контакт (V+) – красный провод),
- «зажигание» (четвёртый контакт (IGN) – синий провод).
Разъём USB со стороны разъёма.
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС, где есть постоянное напряжение бортовой сети (при необходимости можно подключить к плюсовой клемме аккумулятора) через дополнительно установленный предохранитель 2А. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем как вставить подключенный жгут проводов прибора в разъём, необходимо установить sim-карту. Для этого нужно с права от разъёма отодвинуть защитную крышку прибора в право. После снятия крышки откроется место для монтажа sim-карты, которую следует установить контактами к плате прибора и косым срезом внутрь терминала. Затем нужно подключить фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows, а также шнур USB-mini-USB для программирования устройства контроля транспорта. После скачивания «FortConfigurator.exe» (в zip) запускаем из архива файл с названием FortConfigurator.exe:

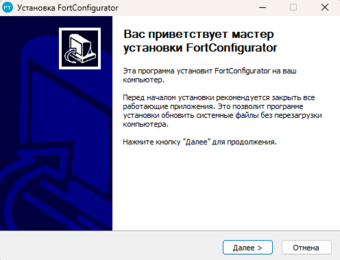

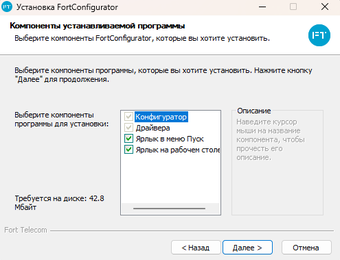

Нажмите на «Далее»

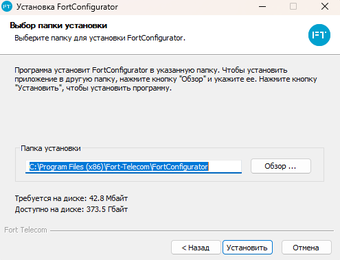

Нажмите на кнопку «Установить»

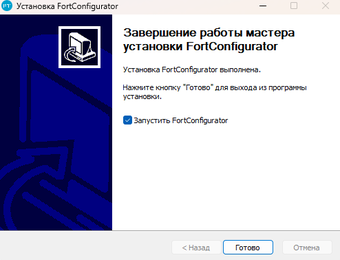

После нажатия на кнопку «Готово» запустится конфигуратор.

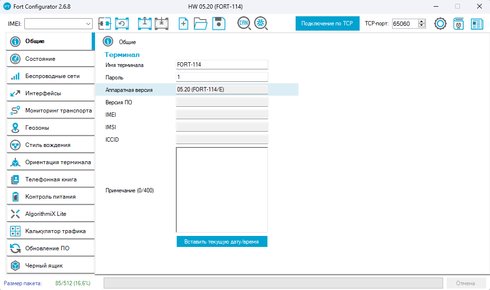

Теперь можно подключить USB (разъём слева от sim-карты)

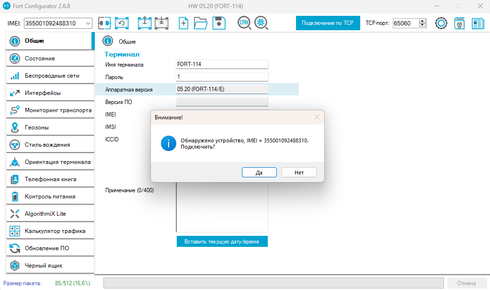

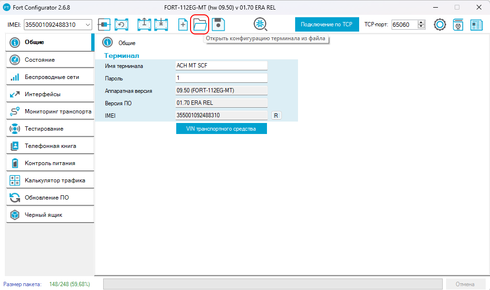

нажмите на «Открыть конфигурацию терминала из файла», тогда отобразится окошко «Внимание»:

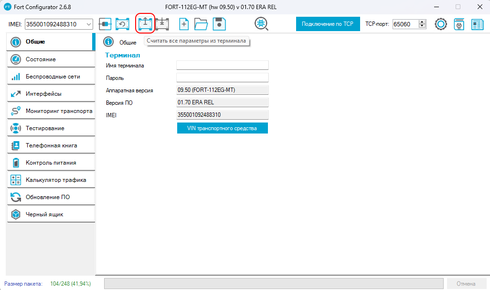

Конфигуратор отобразит версию терминала. Можно считать настройки с терминала.
После считывания настроек можно на всякий случай их сохранить в файл.
Затем, скачав нужный файл с настройками, «FORT_112EG_MT_для_Gelios.frtx» (в zip);
«FORT_112EG_MT_для_Wialon.frtx» (в zip) или
«FORT_112EG_MT_для_АО_ГЛОНАСС.frtx» (в zip)

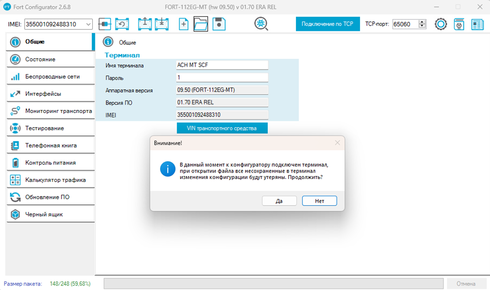

Нажмите на кнопку «Да»

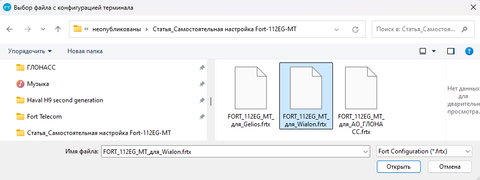

Затем выбираете нужный файл конфигурации и нажимаете «Открыть»

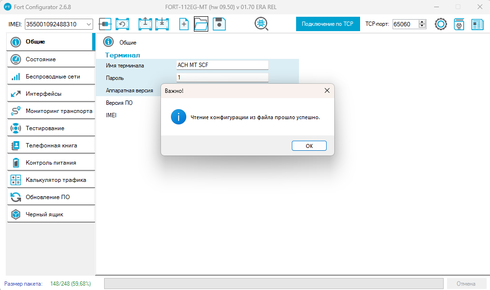

Жмёте «ОК»

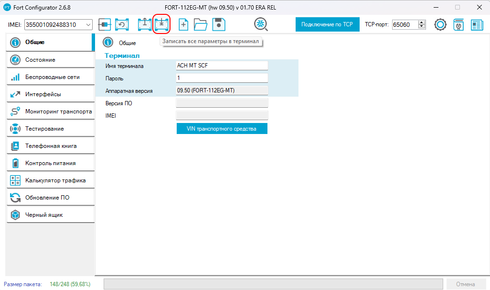

Сохраняете настройки, нажав на кнопку «Записать все параметры в терминал»

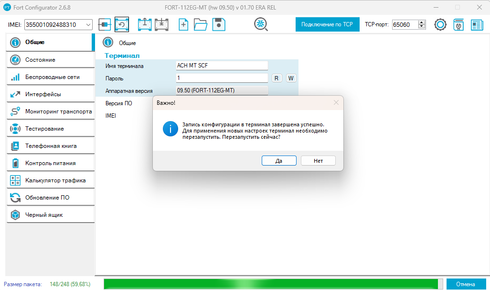

Затем нажимаете на «Да», и терминал перезагрузится.

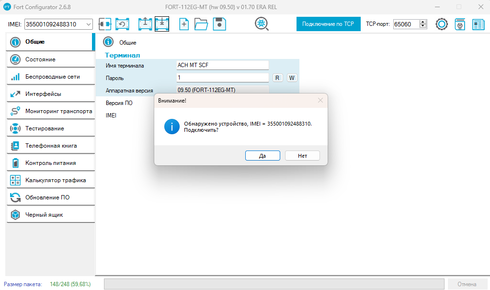

После того как конфигуратор снова обнаружит устройство, нажмите на «Да»

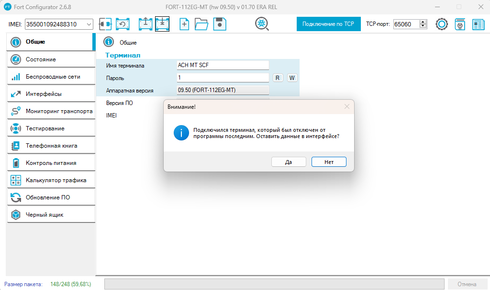

Затем жмите на «Нет». При необходимости можно проверить, корректно ли сохранилась конфигурация (повторно считав конфигурацию с терминала). После отключения USB установите защитную крышку обратно.
Теперь необходимо завести объект глонасс/gps контроля ТС в систему онлайн слежения Wialon. Для этого надо загрузить файл «Образец Fort-112 EG-MT для Wialon hosting.wlp», зайти на вкладку «Объекты» и нажать «Создать из WLP», указать путь к скачанному файлу, сменить IMEI на тот, который указан в Вашем терминале. Остальные настройки сменить по необходимости.
Прибор настроен!!!
В случае необходимости подключения к серверу GPS-TraceOrange Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 195.195.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «Fort-112EG-MT для Gelios.frtx» (смотрите выше), но для настроек на хостинге (необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект).
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: Fort112.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр - IGN (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Предостережение для интеграторов:
С данным АСН Fort-112EG-MT с IMEI: 355001092488310 и sim АО ГЛОНАСС: 8970177050000691632 возникла проблема с регистрацией в сервисе мониторинга АСН АО ГЛОНАСС.

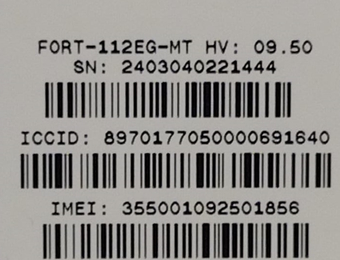

От поставщика был приобретён данный экземпляр Fort-112EG-MT для оснащения лесовоза клиента. После получения данного терминала был весьма удивлён несоответствием IMEI и sim гарантийным наклейкам на самом терминале и в приложенном паспорте.

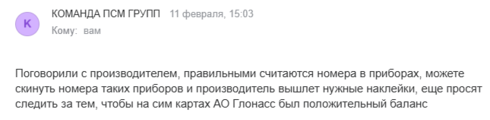

На несоответствие сразу же указал поставщику. Ответ от поставщика пришёл быстро:
Решил оставить данный терминал, предполагая, что проблем с регистрацией не возникнет, раз производитель в курсе данной проблемы и готов выслать правильные гарантийные наклейки.
А по факту после установки начались проблемы с регистрацией:

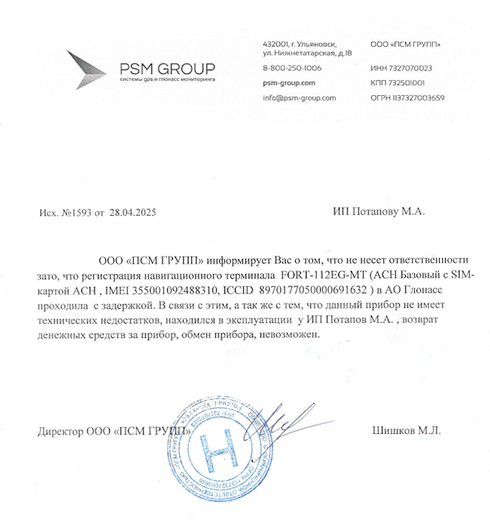

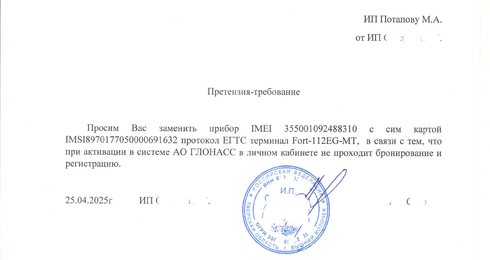

Данный терминал был заменён на другой АСН в надежде, что поставщик заменит проблемный терминал. Но у поставщика своё мнение на этот счёт:
Производителя оборудования Fort Telekom считаю на данный момент не желательным к закупкам.
Надеюсь, что данная статья Вам очень помогла!
С уважением, Global-Trace.
