Самостоятельное подключение глонасс (gps) трекера Fort-112 3G к онлайн системам мониторинга автотранспорта Wialon и Gelios
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс (gps) трекер Fort-112 3G к системам мониторинга транспорта Wialon hosting, GPS-Trace Orange и Gelios Hosting
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС.
Для этого необходимо как минимум подключить:
- «минус питания» (десятый контакт – чёрный провод),
- «плюс питания» (двадцатый контакт – красный провод),
- «зажигание» (семнадцатый контакт – синий провод).
Разъём USB со стороны разъёма.
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС, где есть постоянное напряжение бортовой сети (при необходимости можно подключить к плюсовой клемме аккумулятора) через дополнительно установленный предохранитель 2А. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем как вставить подключенный жгут проводов прибора в разъём, необходимо установить хотя-бы одну sim-карту. Для этого нужно выкрутить крестовой отверткой четыре крепёжных винта и снять верхнюю крышку прибора. После снятия крышки откроется место для монтажа двух sim-карт, которые следует установить контактами к плате прибора и косым срезом к центру. Установите верхнюю крышку обратно и закрутите винты. Затем нужно подключить фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows (тестировалось в Win7 64-bit), а также шнур USB-mini-USB для программирования устройства контроля транспорта.
Скачать драйвер «FORT112Drivers.exe в zip» и установить, если его нет в диспетчере устройств.

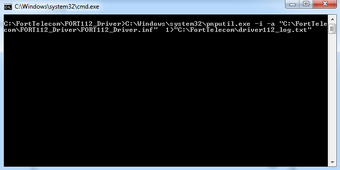

Нажмите на «Install». Появятся два окошка:
и

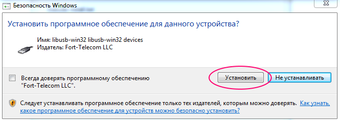

жмите на «Установить»
После завершения жмите на «Close», и в диспетчере устройств отобразится libusb-win32 devices «FORT112»
Нажмите на «Install»
Затем на «Close».
Из меню «Пуск» запустите конфигуратор, нажав на ярлык «Fort112». В конфигураторе отобразится IMEI прибора, который можно будет скопировать в систему мониторинга.
Перед настройкой терминала желательно обновить прошивку до актуальной. Скачав файл «Driver. zip», распакуйте его и в зависимости от установленной версии ОС запустите установочный файл:
для W7x86: dpinst_x86.exe
для W7x64: dpinst_amd64.exe
для W7x64 Itanium: dpinst_ia64.exe
В запущенном конфигураторе нажмите на кнопку «Подключить»
Снова вернитесь в конфигуратор и нажмите на кнопку «Перезапуск устройства»

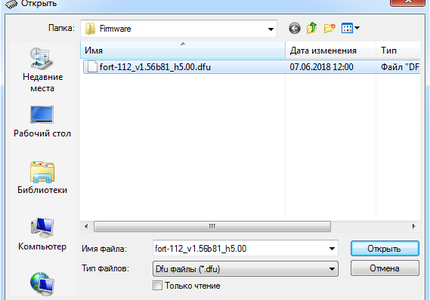

и из распакованного архива «Fort11x Loader.zip» найдите в папке «Firmware» файл «fort-112_v1.56b81_h5.00.dfu»
Нажмите на «Открыть» и отобразится «Файл открыт»
Затем быстро в «Загрузчик», выбираете «Internal Flash» и нажимаете «Обновить»
Подтвердив действие выбрав «Да». Отобразится «Обновление»
По окончании отобразится «Обновление завершено»
Затем нажимаете на «Выход» и можете загрузить параметры с терминала, нажав соответствующую кнопку
Закройте все возможные окошки «Внимание» нажатием на «Ok»
И после загрузки конфигурации снова жмите на «Ok»
Если загруженная конфигурация Вас не устроит, то
нажимаем «Чтение конфигурации из файла» и выбираем файл «Fort-112 для Wialon.frtx» (в zip):
Теперь необходимо завести объект глонасс/gps контроля ТС в систему онлайн слежения Wialon. Для этого надо загрузить файл «Образец Fort-112 3G для Wialon hosting.wlp», зайти на вкладку «Объекты» и нажать «Создать из WLP», указать путь к скачанному файлу, сменить IMEI на тот, который указан в Вашем терминале. Остальные настройки сменить по необходимости.
Прибор настроен!!!
Настройки для других мобильных операторов:
Beeline:
APN: internet.beeline.ru или m2m.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин:gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!
В случае необходимости подключения к серверу GPS-TraceOrange Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 195.195.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «Fort-112 3G для Gelios.frtx» (в zip), но для настроек на хостинге (необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект).
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: Fort11x.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр - IGN (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, что данная статья Вам очень помогла!
С уважением, Global-Trace
Нажимаем «Открыть»
Затем «Ок» и жмём на значок «Сохранить параметры в терминал»
После загрузки конфигурации закрываем нажатием на «Ok»
Перезагрузите устройство, подтвердив действие и выбрав «Да»
