Самостоятельное подключение глонасс (gps) трекера Fort-111M к онлайн системам мониторинга автотранспорта Wialon, GPS-Trace Orange и Gelios.
Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн глонасс (gps) трекер Fort-111M к системам мониторинга транспорта Wialon hosting, GPS-Trace Orange и Gelios Hosting.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС.
Для этого необходимо как минимум подключить:
- «минус питания» (первый контакт - GND),
- «плюс питания» (девятый контакт - V+),
- «зажигание» (двенадцатый контакт - IGN).

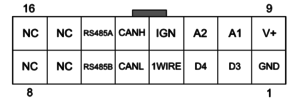

Разъём USB со стороны разъёма.
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС, где есть постоянное напряжение бортовой сети (при необходимости можно подключить к плюсовой клемме аккумулятора) через дополнительно установленный предохранитель 2А. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Для этого нужно выкрутить крестовой отверткой четыре крепёжных шурупа и снять нижнюю крышку прибора. После снятия крышки откроется место для монтажа sim-карты, которую следует установить контактами к плате прибора и косым срезом к USB разъёму. Установите нижнюю крышку обратно и закрутите шурупы. Затем нужно подключить антенны, заранее установленные в ТС, и подключить фишку жгута в разъём до фиксации.
Теперь нам понадобится мобильный компьютер с установленным Windows, а также шнур USB-mini-USB для программирования устройства контроля транспорта (тестировалось в Windows 11 64bit). Далее необходимо запустить «FortConfigurator.exe» из архива «FortConfigurator.zip» с отключенным от USB прибором. Подробно о подобной установке конфигуратора можно прочитать в статье «Самостоятельное подключение терминала Fort-112EG-MT».

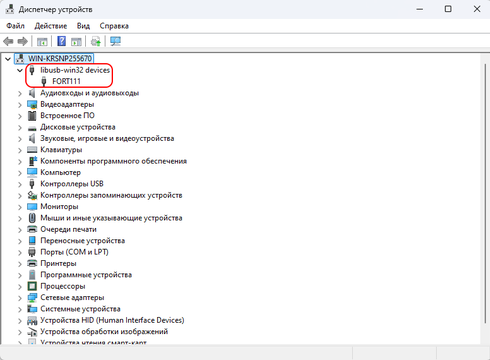

После завершения в диспетчере устройств отобразится libusb-win32 devices «FORT111»

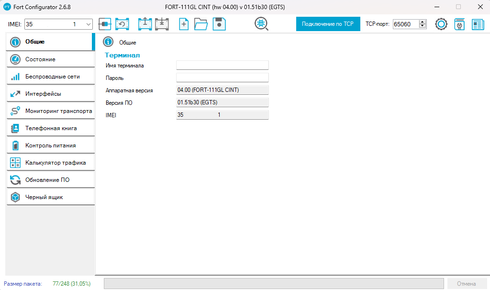

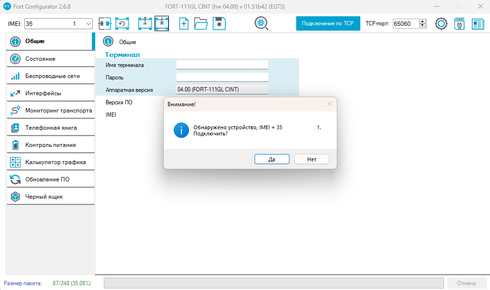

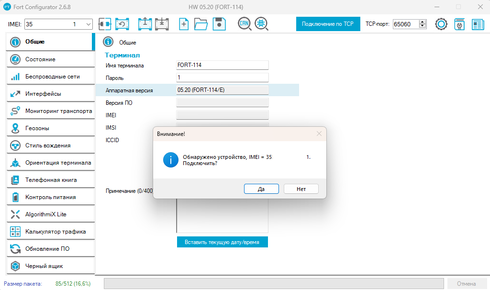

Также IMEI можно скопировать после нажатия «Да» в конфигураторе
Перед настройкой терминала желательно обновить прошивку до актуальной. Скачав файл «fort-111egts_v1.51b42_h4.00.zip», распакуйте прошивку fort-111egts_v1.51b42_h4.00.bin

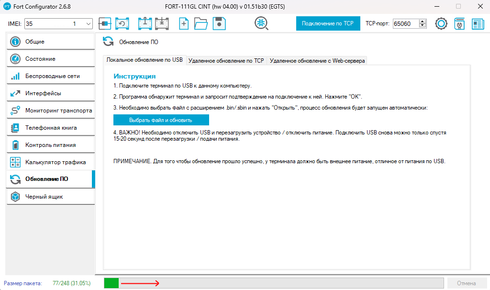

После перейдите на вкладку «Обновление ПО». Нажмите на кнопку «Выбрать файл и обновить»

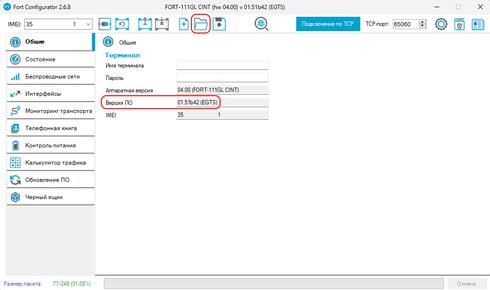

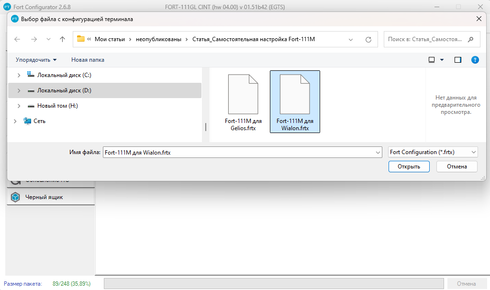

После повторного запуска устройства в конфигураторе отобразится новая версия ПО. Далее нажимаем «Открыть конфигурацию терминала из файла» (изображение открытой папки) и выбираем файл «Fort-111M для Wialon.frtx» (в zip):

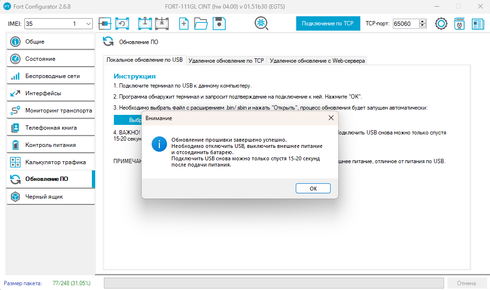

После того, как зелёная шкала дойдёт до конца, появится окошко «Внимание»
Нажмите «ОК» и выполните всё, что в нём написано.
Нажимаем «Да»

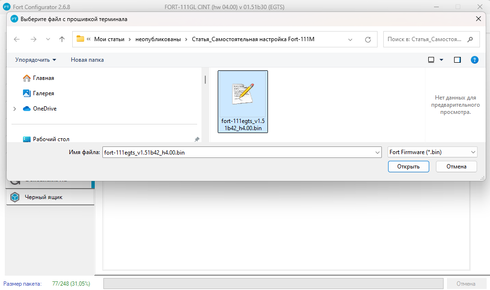

Затем «Открыть»

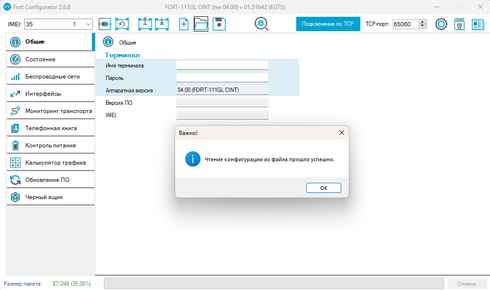

После загрузки конфигурации закрываем нажатием на «Ok»

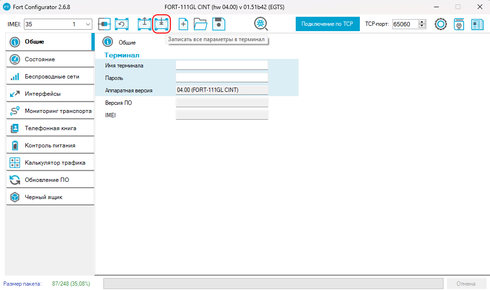

и жмём на значок «Записать все параметры в терминал»
Перезагрузите устройство, подтвердив действие и выбрав «Да»

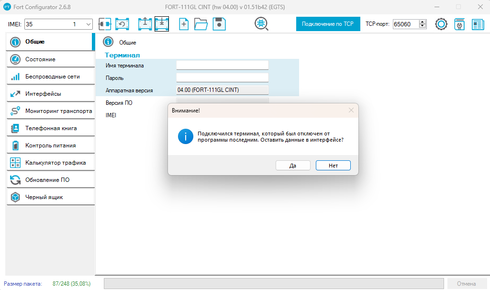

После перезагрузки устройство снова будет обнаружено конфигуратором. Нажмите «Да», если необходимо убедиться в сохранённых настройках.

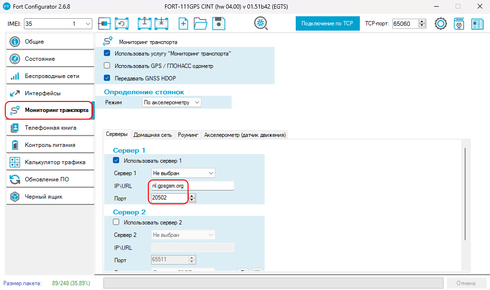

И на вкладке «Мониторинг транспорта» можно проверить корректность настроек для связи с сервером.
Теперь необходимо завести объект глонасс/gps контроля ТС в систему онлайн слежения Wialon. Для этого надо загрузить файл «Образец Fort-111M для Wialon hosting.wlp», зайти на вкладку «Объекты» и нажать «Создать из WLP», указать путь к скачанному файлу, сменить IMEI на тот, который указан в Вашем терминале. Остальные настройки сменить по необходимости.
Прибор настроен!!!
Настройки для других мобильных операторов:
Beeline:
APN: internet.beeline.ru или m2m.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин: gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!
В случае необходимости подключения к серверу GPS-Trace Orange Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 195.195.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «Fort-111M для Gelios» (в zip), но для настроек на хостинге (необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект).
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: Fort111.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр - IGN (0-выкл, 1-вкл).
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, что данная статья Вам очень помогла!
С уважением, Global-Trace.
Выберите «Нет»

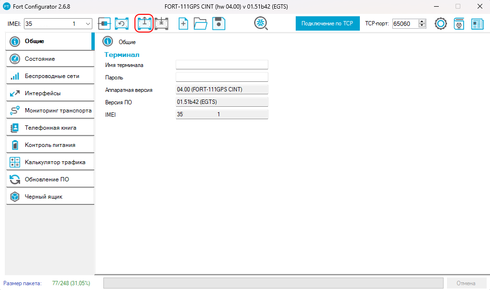

Нажмите кнопку «Считать все параметры из терминала»
