Самостоятельное подключение терминала «ADM600 Lite» к онлайн системе контроля автотранспорта Wialon, GPS-Trace Orange и Gelios.
Уважаемые читатели!
В данной статье я расскажу, как самостоятельно подключить онлайн gps терминал «ADM600 Lite» к системе контроля транспорта Wialon, GPS-Trace Orange и Gelios.
Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:
- «минус питания» (крайний левый верхний контакт «10» – чёрный провод),
- «плюс питания» (крайний левый нижний контакт «5» – красный провод),
- «зажигание» (второй слева верхний контакт «IN0» – жёлтый провод). Разъём USB со стороны GPS и GSM антенн!!!
«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 2 Ампера, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.
Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить sim-карту с отключенным запросом PIN-кода. Для этого нужно открутить четыре шурупа на задней крышке прибора и снять верхнюю крышку. Откроется место для монтажа sim-карты, которую следует установить контактами к плате, зафиксировав в sim-холдере, далее закрыть крышку и закрутить шурупы. Затем следует подключить антенны, заранее установленные в ТС, и фишку жгута в разъём до фиксации. Теперь нам понадобится мобильный компьютер с установленным Windows 11, а также шнур USB-miniUSB для программирования устройства контроля транспорта и софт: ADMSetup.zip (тестировалось в Win11 64-bit).
Далее необходимо запустить «ADMSetup.exe» из архива «ADMSetup.zip» с отключенным от USB прибором. Подробно о подобной установке конфигуратора можно прочитать в статье «Самостоятельное подключение терминала ADM100».

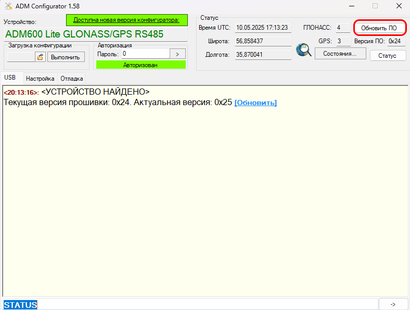

Но перед запуском конфигуратора сначала подключите прибор по USB. Если прошивка в терминале не актуальная, то необходимо прошить прибор до последней версии, в моём случае с 0х24. Для этого необходимо сначала подключить терминал к ADM Configurator 1.58 и нажать в верхней правой части конфигуратора на кнопку «Обновить ПО».

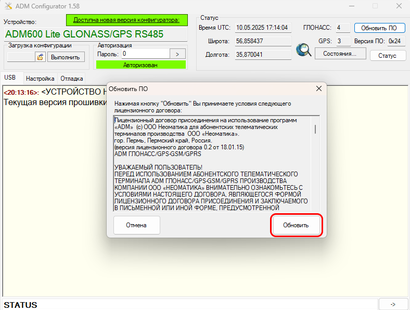

Появится небольшое окошко, в котором необходимо нажать на кнопку «Обновить»
Терминал отключится от конфигуратора. Появится папка CRP ENABLD для просмора файла текущей прошивки. Необходимо быстро заменить файл с данной прошивкой (время ограничено). Желательно заранее скачать «ADM200_600lite 0x25.zip» и распаковать файл «ADM200_600lite 0x25.bin», затем заменить им тот файл, который будет в той папке.

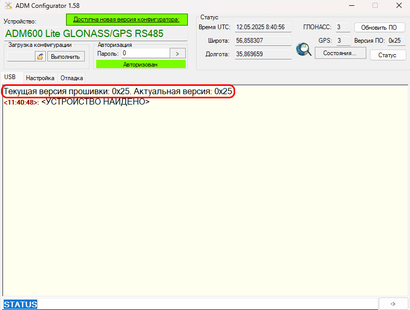

Закройте его и запустите, когда терминал снова заработает после прошивки. После запуска терминала отобразится новая версия прошивки.
Далее для смены настроек необходимо кликнуть на опцию «Настройка» в левой части конфигуратора. Затем следует настроить вручную или нажать на «изображение папки» вверху слева под надписью «Загрузка конфигурации» и загрузить файл с настройками: «образец настроек ADM600 LITE_Gelios.txt (в zip)» или «образец настроек ADM600 LITE_Wialon.txt (в zip)» и нажать «Выполнить».

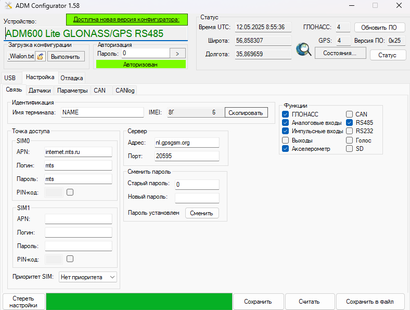

В разделе «Связь» при необходимости можно сменить настройки APN и параметры подключения к серверу мониторинга.
или
Настройки для других мобильных операторов:
Beeline:APN: internet.beeline.ru
Логин: beeline
Пароль: beeline
Мегафон:
APN: internet
Логин: gdata
Пароль: gdata
Теле2:
APN: internet.tele2.ru
Без логина и пароля!

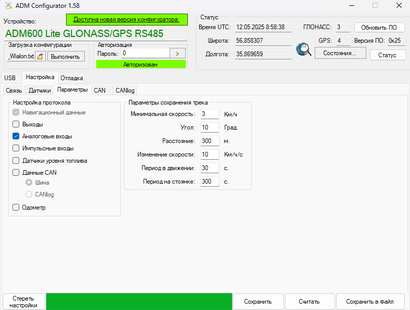

В разделе «Параметры» можно сменить настройки сохранения трека и выбрать, отметив знаком «ü», какие данные отправлять на сервер мониторинга.
После изменения настроек необходимо сохранить их, выбрав пункт «Сохранить». Не всегда получается сохранить настройки с первого раза, но не пугайтесь, нужно только закрыть конфигуратор и снова его запустить и повторить попытку смены настроек с сохранением.
Теперь следует завести объект gps контроля ТС в систему онлайн слежения Wialon. Необходимо выполнить следующие действия: загрузить файл «Образец ADM600 LITE для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEIприбора). Остальные настройки сменить при необходимости.
Прибор настроен!
Если необходимо подключиться к серверу GPS-Trace Orange, Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 193.193.165.166.
Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «образец настроек ADM600 LITE для Gelios.txt (в zip)» (смотрите выше), но для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.
Настройки параметров объекта на сервере мониторинга Gelios Hosting:
1) При создании нового объекта в админке укажите тип оборудования: ADM600.
2) По умолчанию создаётся платный объект, для перевода в бесплатный необходимо написать в техподдержку.
3) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).
4) Остальные настройки исходя из Ваших данных.
5) Настроить датчик «Зажигание», параметр - adc1.
Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.
Надеюсь, данная статья Вам очень помогла!
С уважением, Global-Trace.
