Самостоятельное подключение Глонасс\gps трекера ADM300 (M2M AVELON G3) к онлайн системам мониторинга автотранспорта Wialon, GPS-Trace Orange и Gelios

Уважаемые читатели! В данной статье я расскажу, как самостоятельно подключить онлайн Глонасс\gps трекер ADM300 (M2M AVELON G3) к системам мониторинга транспорта Wialon hosting, GPS-Trace Orange и Gelios.

Сначала следует подсоединить прибор контроля автотранспорта к системе питания ТС. Для этого необходимо как минимум подключить:

- «минус питания» (шестой контакт – черный провод),

- «плюс питания» (первый контакт – красный провод),

- «зажигание» (четвёртый контакт – цвет провода по желанию).

«Минус питания» подключается непосредственно к корпусу ТС (при необходимости можно подсоединить к минусовой клемме аккумулятора). «Плюс питания» подключаем к проводке ТС через дополнительно установленный плавкий предохранитель номиналом в 2 Ампера, где есть постоянное напряжение бортовой сети, или к плюсовой клемме аккумулятора. «Зажигание» подключается к проводу, на котором появляется напряжение бортовой сети при включении зажигания ТС.

Перед тем, как вставить подключенный жгут проводов прибора в разъём, необходимо установить sim-карту. Для этого нужно открутить четыре шурупа на задней крышке прибора и снять крышку. Откроется место для монтажа sim-карты, которую следует установить контактами к плате, далее закрыть крышку и закрутить шурупы. Затем следует подключить фишку жгута в разъём до фиксации.

Теперь нам понадобится мобильный компьютер с установленным Windows 7, а также шнур USB – mini-USB для программирования устройства контроля транспорта и софт:AdmConfigurator_3.0.2.7_Full.zip (тестировалось в Win7 64-bit).

Далее необходимо запустить «AdmConfigurator_3.0.2.7_Full.exe» из архива «AdmConfigurator_3.0.2.7_Full.zip». Для начала выберите язык установки и жмите на «ОК»

Примите условия соглашения. Нажмите «Далее»:

Появится окно выбора установки значка конфигуратора на рабочем столе W7. Если значок необходим, то ставьте ⁠«⁠ü».

Теперь снова нажимаем «Далее».Появится окно установки:

Необходимо нажать кнопку «Установить». Появится такое окошко:

Как только оно исчезнет, появится окно завершения установки, и будет предложено сразу запустить конфигуратор.

Нажимаете на кнопку «Завершить» и конфигуратор запустится.

С помощью кабеля «USB-mini USB» подключаете терминал к компьютеру.

Конфигуратор считает настройки прибора.

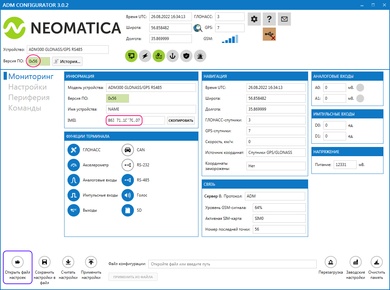

В графе IMEI отобразится идентификатор устройства, который можно скопировать в настройки объекта системы мониторинга. Проверьте актуальность версии прошивки прибора. Если она будет устаревшей, то конфигуратор предложит её обновить. Подробнее с процессом обновления можно ознакомиться в статье: «Подключение трекера ADM700»

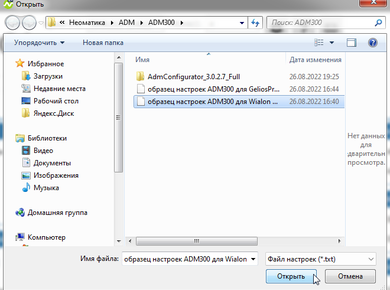

Далее для смены настроек необходимо кликнуть на «изображение папки» внизу слева, загрузить файл с настройками: «образец настроек Adm300 для Wialon hosting.admcfg» и нажать «Открыть».

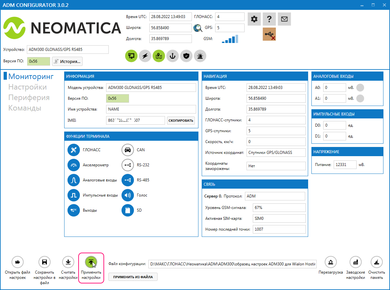

Затем следует сохранить конфигурацию в терминал, нажав на «Применить настройки»

Теперь следует завести объект онлайн контроля ТС в систему мониторинга Wialon. Необходимо выполнить следующие действия: загрузить файл «Образец ADM300 для Wialon hosting.wlp»; зайти на вкладку «Объекты» и нажать «Создать из WLP»; указать путь к скачанному файлу; сменить «Уникальный ID» на тот, который указан в Вашем терминале (IMEI прибора). Остальные настройки сменить при необходимости.

Прибор настроен!

Если необходимо подключиться к серверу GPS-TraceOrange, Вы можете использовать образец настроек для Wialon hosting и сменить ip адрес на: 195.195.165.166.

Для подключения GPS-терминала на Gelios Hosting также необходимо загрузить в терминал настройки: «образец настроек Adm300 для GeliosPro.admcfg», но для настроек на хостинге необходимо обладать правами администратора или попросить Вашего поставщика услуги создать Вам объект.

Настройки параметров объекта на сервере мониторинга Gelios Hosting:

1) При создании нового объекта в админке укажите тип оборудования: ADM.

2) Пропишите идентификатор - IMEI Вашего устройства (15 цифр).

3) Остальные настройки исходя из Ваших данных.

4) Настроить датчик «Зажигание», параметр - in1.

Если у Вас нет возможности создавать объекты, то попросите Вашего поставщика услуги настроить для Вас объект.

⁠Надеюсь, данная статья Вам очень помогла!

С уважением, Global-Trace.
